Токарно-Винторезный Станок Metal Master Z50100H DRO RFS

Код товара: 98548

На складе: 3 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Metal Master (Россия)

Сертификат: Официальный дилер

Описание
Характеристики
Файлы
Отзывы
Доставка

Metal Master Z50100H DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

Особенности:

Массивная станина из серого чугуна;
Массивная чугунная тумба;
Удобная эргономичная конструкция;
Система быстрого перемещения суппорта (RFS);
Мощный и надежный двигатель 5.5 кВт;
Широкий диапазон нарезаемых резьб;
Многоступенчатая коробка передач;
Трехосевое УЦИ SINO;
Расширенная базовая комплектация.

Токарно-винторезный станок metal master z50100h dro rfs основные технические характеристики

Мощность двигателя, квт	5,5
Характеристики	Z50100H DRO RFS
Напряжение, в	380
Конус шпинделя	МТ6
Расстояние между центрами, мм	1000
Ширина станины, мм	330
Диаметр сквозного отверстия шпинделя, мм	65
Конус пиноли задней бабки	МТ5
Макс. сечение резца, мм	25×25
Диапазон скоростей шпинделя, об/мин	22~1800
Макс. диаметр обработки над станиной, мм	500
Макс. ход верхней салазки суппорта, мм	130
Макс. ход поперечной салазки суппорта, мм	300
Макс. ход пиноли задней бабки, мм	130
Диаметр пиноли задней бабки, мм	65
Диапазон нарезаемых метрических резьб, мм	0,5~28 (66 видов)
Диапазон нарезаемых дюймовых резьб, ниток на дюйм	1~56 T.P.I (66 видов)
Диапазон автоматической продольной подачи, мм/об	0,072~4,038 (66 видов)
Диапазон автоматической поперечной подачи, мм/об	0,036~2,019 (66 видов)
Количество передач	15
Торец шпинделя	ISO-C6
Диапазон нарезаемых модульных резьб	0,5~3,5 MP (33 вида)
Диапазон нарезаемых питчевых резьб	8~56 DP(33 вида)
Макс диаметр обработки над суппортом, мм	325
Макс. диаметр обработки над выемкой в станине (гап), мм	630
Длина выемки в станине, мм	260
Быстрый продольный холостой ход суппорта, м/мин	0,4
Быстрый поперечный холостой ход суппорта, м/мин	0,5
Мощность двигателя помпы сож, квт	0,09
Мощность двигателя быстрой подачи, квт	0,125
Масса Z50100H DRO RFS нетто / брутто, кг	1700 / 1950
Габаритные размеры (дхшхв), мм	2370×1080×1750
Размеры упаковки (дхшхв), мм	2420×1120×1800

Особенности
	Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
	Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
	В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
	Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
	Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
	Внутренний диаметр шпинделя составляет 65 мм.
	Вылет пиноли задней бабки – 120 мм.
	Поперечное смещение составляет ±15 мм
	На ходовой винт смонтирован защитный кожух для защиты от стружки.
	Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
	Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

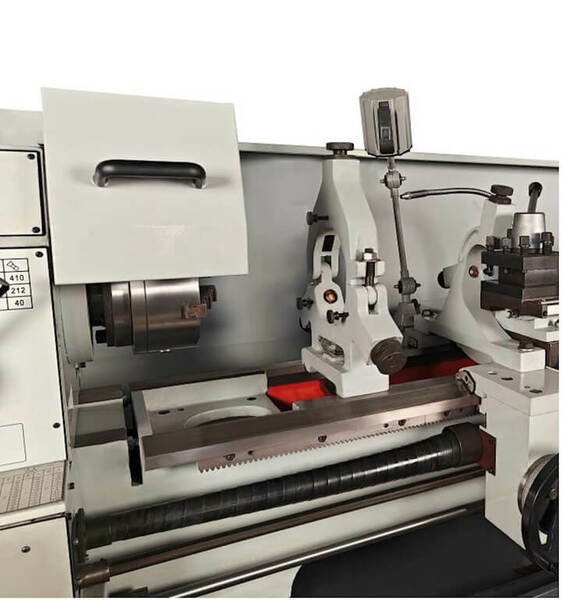

	Станок «в базе» комплектуется подвижным и неподвижным люнетами.
	Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.
	Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
	Многофункциональная 3х осевое УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
	Все рукоятки станка оснащены четкими и удобными лимбами.
	Для удобства нарезания резьбы станок оснащен резьбоуказателем.
	Все подвижные части станка оснащены тавотницами.
	15-ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
	Станок оснащен 4х позиционным резцедержателем 25х25 мм
	Продольная и поперечная подача оснащены функцией ускоренного холостого хода (RFS)
	В ЗИП входят ключи, масленка, 4х кулачковый патрон 320 мм с независимыми кулачками , неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
