Роботизированная рука-манипулятор MetalCraft JR680

Код товара: 99555

На складе: 2 шт.

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: MetalCraft (Китай)

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

Акция применима при общей сумме заказа не менее 450тр.
Только для Екатеринбурга + 500 км.
По другим регионам РФ - доставка за 50% стоимости.

Описание
Отзывы
Доставка

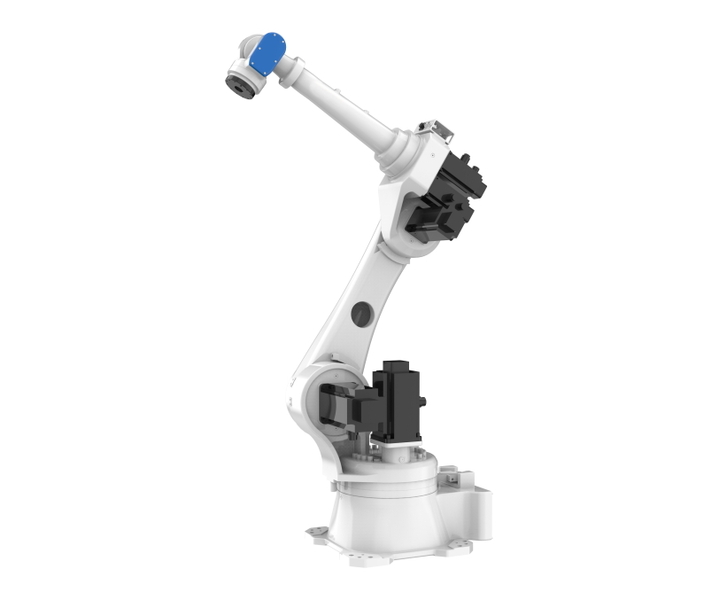

Шестиосевой робот-манипулятор JR680 - универсальное оборудование, применяемое для выполнения широкого спектра различных работ: погрузка-разгрузка, паллетирование, сборка, полировка, шлифовка, сварка и др. Робот оснащается системой ЧПУ с интуитивно понятным управлением через пульт с цветным сенсорным ЖК-дисплеем. Серводвигатель, применяемый в модели JR680, отличается надежностью, высокой эффективностью и низким уровнем шума. Манипулятор изготовлен в стационарном исполнении, тип монтажа - напольный. Применение манипулятора JR680 позволяет значительно сократить эксплуатационные расходы, повысить технологическую гибкость и качество изготавливаемой продукции, а также кратно увеличить производительность предприятия.

Особенности MetalCraft JR680

• Благодаря большому рабочему радиусу (2200 мм) данная модель может выполнять работы на нескольких участках

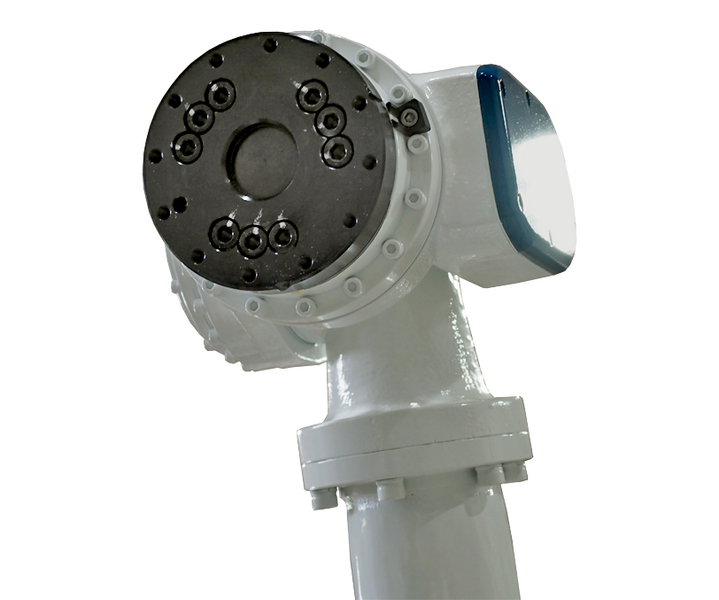

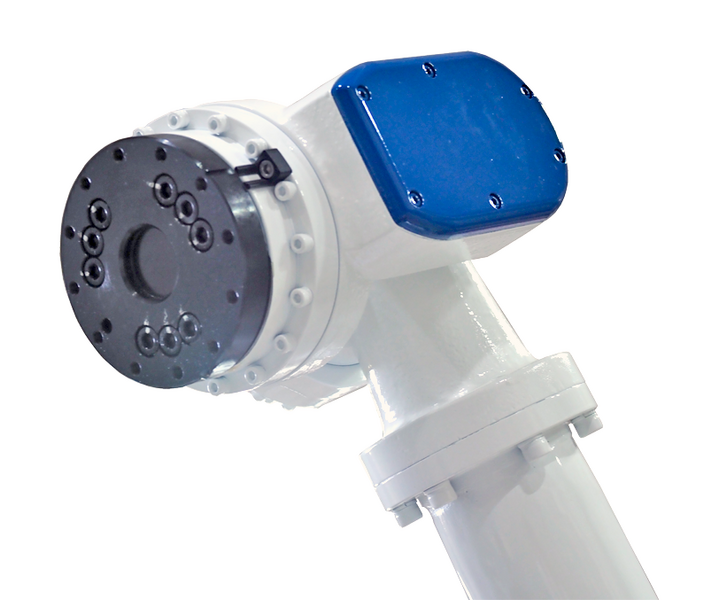

• Запястье с защитой IP65 имеет компактную конструкцию и эффективно при вращении в узких пространствах

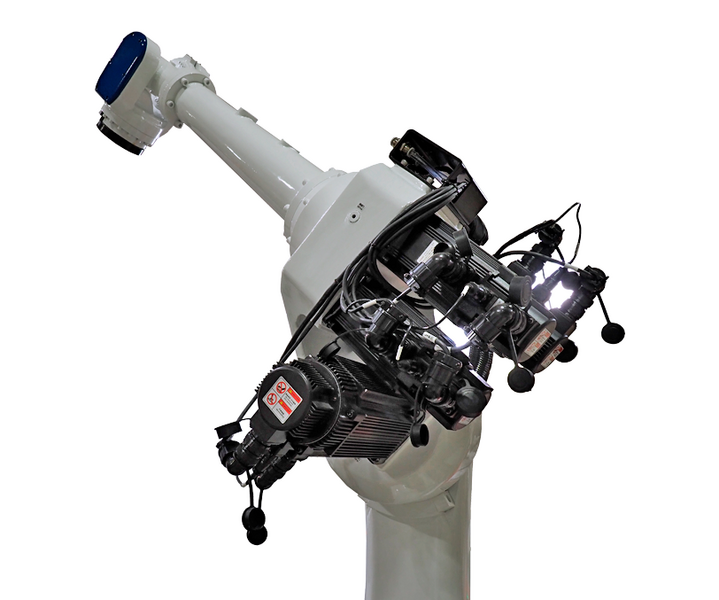

• Высокоскоростной сервопривод
• Удобный интерфейс и широкие возможности программирования системы ЧПУ
• Высокая точность повторного позиционирования: ±0.07 мм
• Степень защиты манипулятора / шкафа-контроллера: IP54 / IP53
• Условия эксплуатации: температура 0°C - 45°С, влажность 20 - 80%
• Манипулятор. Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.
• Электрошкаф. Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
• Пульт управления с экраном. Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
• Комплект кабелей. Комплект включает в себя все необходимое для запуска производственных процессов.

Технические характеристики MetalCraft JR680

Характеристика	Значение
Наличие	На складе
Тип привода	Сервопривод переменного тока
Количество осей	6
Макс. рабочий радиус, мм	2200
Грузоподъемность, кг	80
Потребляемая мощность, кВт	6
Рабочее напряжение, В	380 (3 фазы)
Степень защиты	Манипулятор: IP54 (IP65) / шкаф: IP53
Условия эксплуатации	Температура 0°C - 45°С, влажность 20 - 80%
Точность повторного позиционирования, мм	±0.07
Диапазон перемещений оси J1	±180°
Диапазон перемещений оси J2	-160° / +70°
Диапазон перемещений оси J3	-10° / + 265°
Диапазон перемещений оси J4	±360°
Диапазон перемещений оси J5	±110°
Диапазон перемещений оси J6	±360°
Номинальная скорость по оси J1	85°/с, 1.48 рад/с
Номинальная скорость по оси J2	85°/с, 1.48 рад/с
Номинальная скорость по оси J3	104°/с, 1.81 рад/с
Номинальная скорость по оси J4	177°/с, 3.08 рад/с
Номинальная скорость по оси J5	155°/с, 2.7 рад/с
Номинальная скорость по оси J6	187°/с, 3.26 рад/с
Максимальная скорость по оси J1	127.5°/с, 2.22 рад/с
Максимальная скорость по оси J2	127.5°/с, 2.22 рад/с
Максимальная скорость по оси J3	104°/с, 1.81 рад/с
Максимальная скорость по оси J4	177°/с, 3.08 рад/с
Максимальная скорость по оси J5	155°/с, 2.7 рад/с
Максимальная скорость по оси J6	187°/с, 3.26 рад/с
Допустимый момент инерции по осям J4, J5, J6,кг*м²	32.7 / 32.7 / 25
Допустимый крутящий момент по осям J4, J5, J6, Нм	400 / 340 / 330
Масса MetalCraft JR680 робота, кг	722
Масса шкафа-контроллера, кг	180

Комплект поставки MetalCraft JR680

Стандартная комплектация
№ п/п	Наименование	Количество
1	Роботизированная рука-манипулятор JR680	1 шт.
2	Планшет управления	1 шт.
3	Электрошкаф	1 шт.
4	Комплект соединительных кабелей	1 шт.
