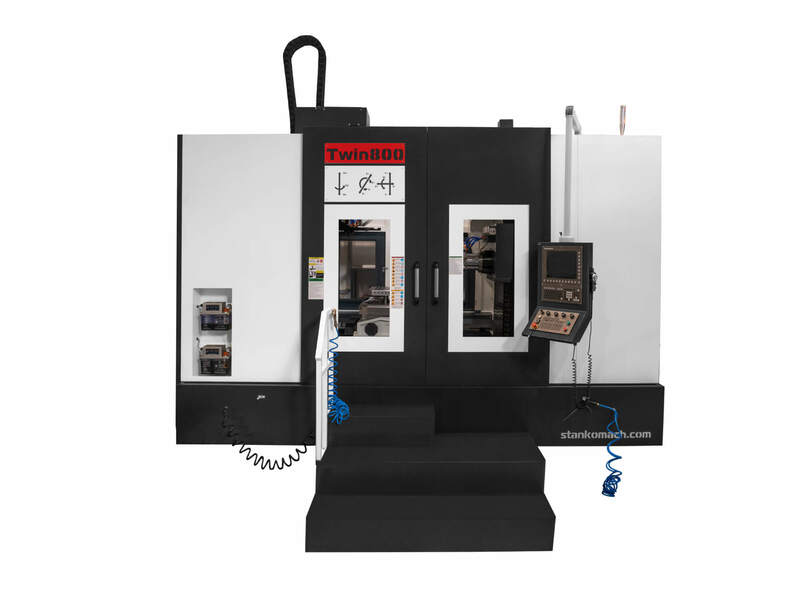

Горизонтально-вертикальный обрабатывающий центр TWIN 800
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Россия

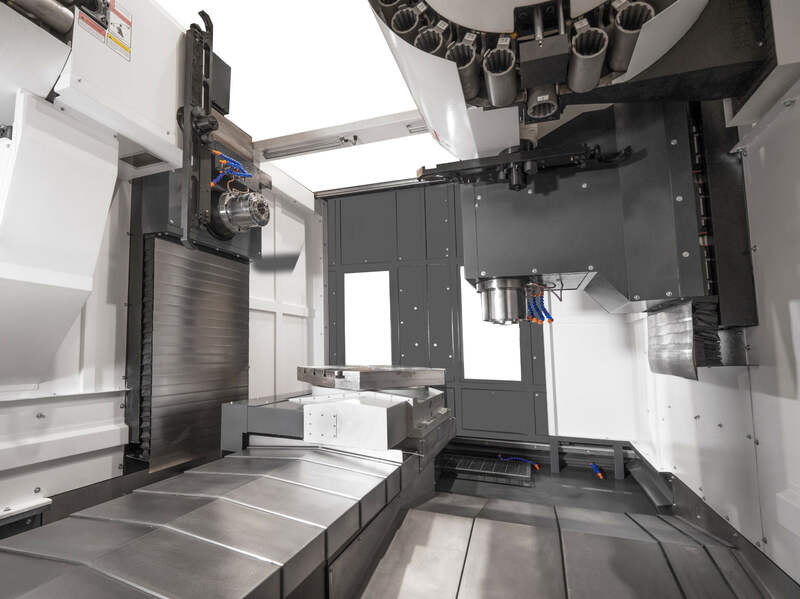

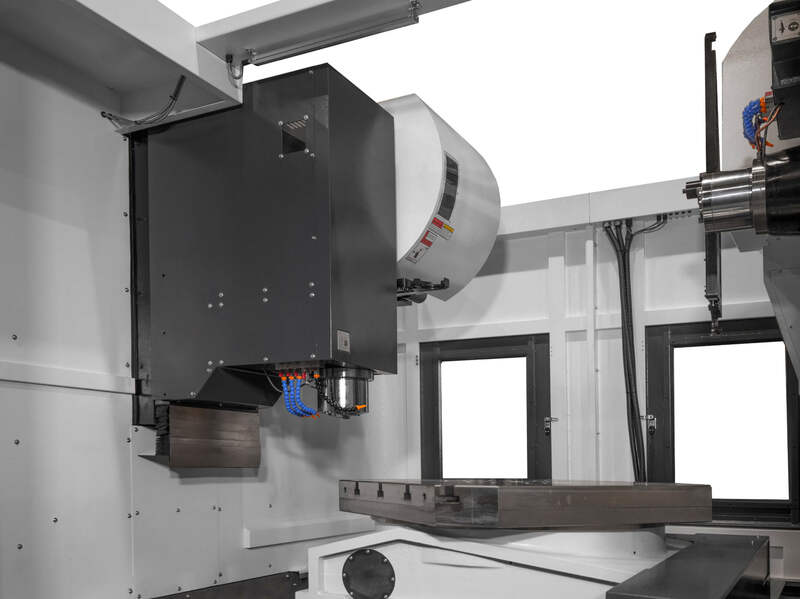

Горизонтально-вертикальный обрабатывающий центр TWIN 800 позволяют за одну установку заготовки на полноповоротном столе производить комплексную обработку инструментами установленными как в горизонтальном, так и в вертикальном шпинделях не только с пяти сторон, но и поверхностей с круговым формообразованием. Эта уникальная возможность позволяет изготавливать высокоточные изделия самых сложных конфигураций. Вертикальный и горизонтальный шпиндели имеют высокую мощность главных двигателей, до 6000 об/мин, хвостовик инструмента ВТ50, что позволяет использовать высокопроизводительный инструмент и большой съем за каждый проход. Смена инструмента в каждом шпинделе осуществляется от индивидуального инструментального магазина барабанного типа на 24 позиции каждый.
Примеры изделий

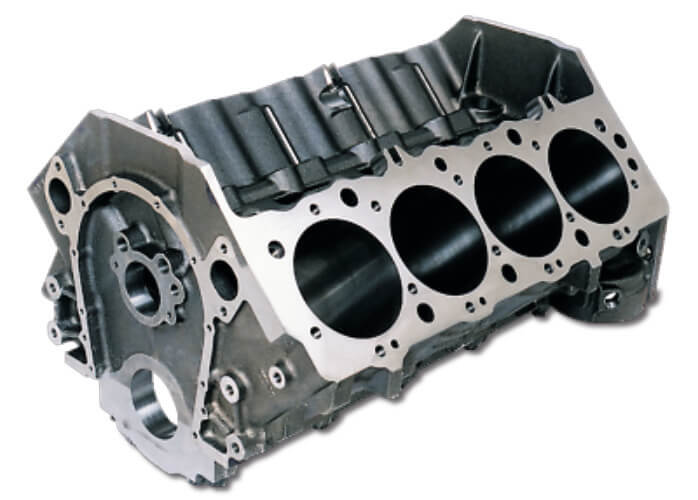

 | Блок цилиндров Двигателестроение |

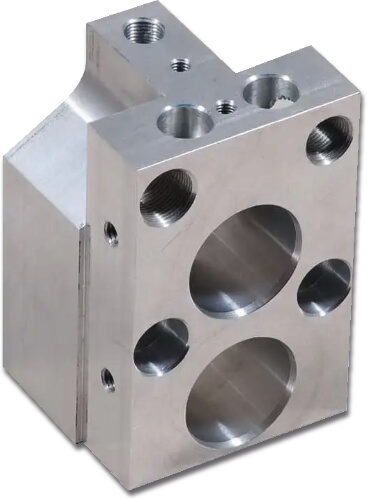

 | Блок Машиностроение |

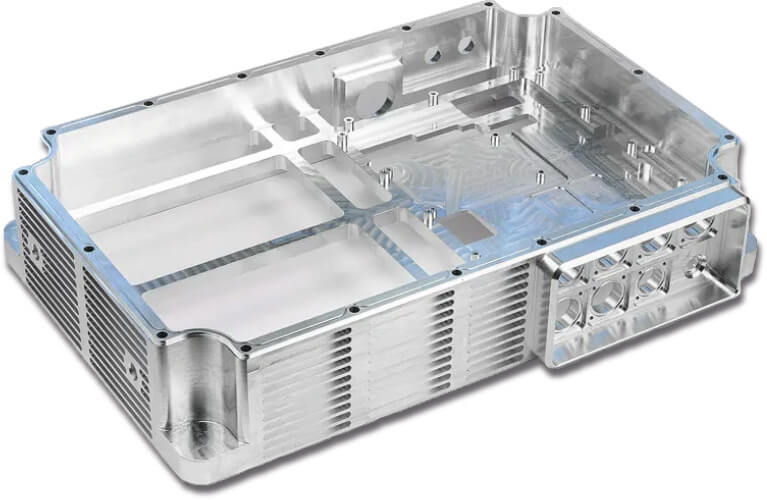

 | Корпус Приборостроение |

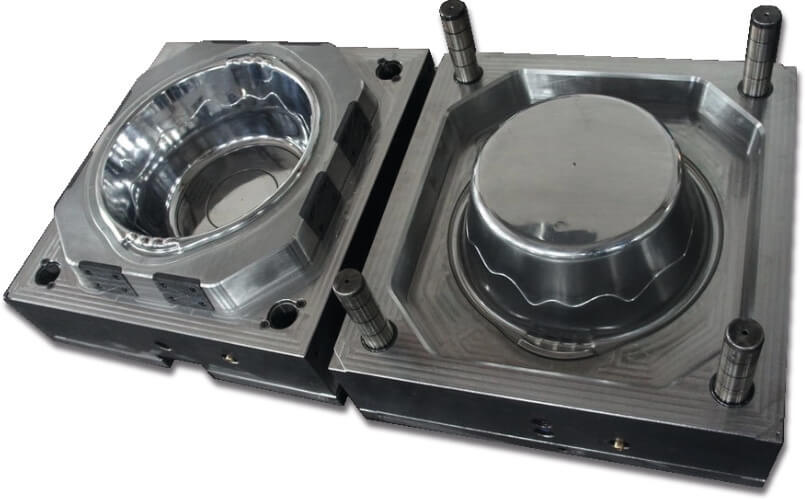

 | Пресс-форма Литейное производство |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 800 х 800 |
| Максимальная нагрузка на стол, кг/кв.м | 2000 |
| Расстояние от торца шпинделя до центра стола, мм | 125—925 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 0—1000 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности стола, мм | 250—950 |
| Класс точности станка | Н |
| Поворот рабочего стола (дискретность, диапазон), град | 0.001х360 |
| Точность/ повторяемость позиционирования поворотного стола, сек. | 10/6 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z/W, Перемещение, мм | 1300/1000/1300/700 |
| X/Y/Z, Тип направляющих | О-образные роликовые, качения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 36 |
| Скорость рабочей подачи, мм/мин. | 1—15000 |
| Точность позиционирования, мкм | ±4 |
| Повторяемость позиционирования, мкм | ±2.5 |
| Наклонный шпиндель (Ось А) | |

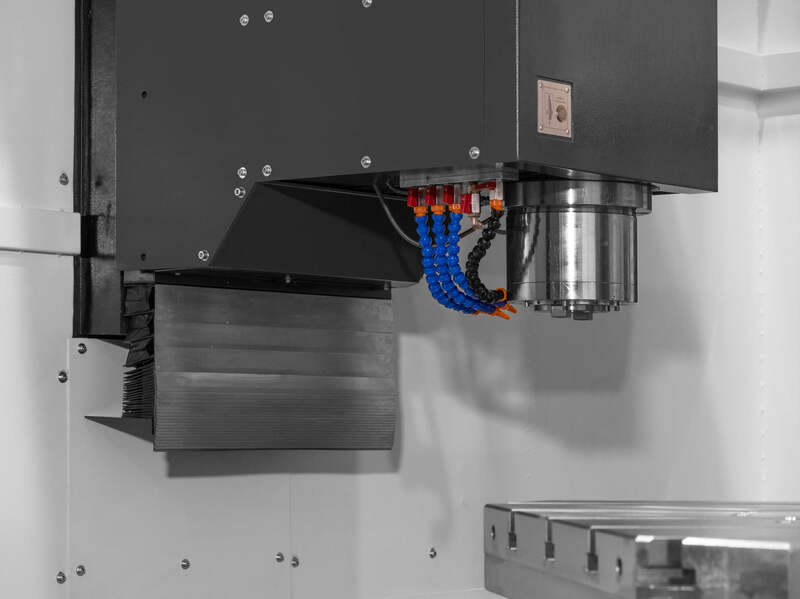

| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 26/22 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 166/140 |
| Частота вращения шпинделя, об/мин. | до 6000 |
| Хвостовик инструмента | BT50x45 град. |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 24+24 |
| Максимальный диаметр/длина сменного инструмента, мм | 220(110)/350 |
| Максимальная масса TWIN 800 инструмента, кг | 15 |
| Время смены инструмента на 1 позицию/полная, сек | 2.5/4.5 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Габаритные размеры (ДхШхВ), мм | 4607х4085х4330 |
| Масса нетто, кг | 22500 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Базовая комплектация
- Транспортер удаления стружки с тележкой
- Кабинетная защита зоны резания с блокировкой и контролем закрытия
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Пневмогидроразгрузка шпиндельной бабки
- Система подачи СОЖ в зону резания
- Холодильник шпинделя
- Выносной пульт оператора
- Бак и сепаратор СОЖ
- Поворотный стол 0,001°
- Набор ключей для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
- Электрошкаф с теплообменником
- Конус шпинделя 7/24 BT50, 6 000 об/мин
- ШВП по трем осям
- Сепаратор СОЖ
- Подготовка под подачу СОЖ высокого давления (до 30 Бар)
- Система подачи сжатого воздуха в зону резания
- Система обдува конуса шпинделя при смене инструмента
- Пластинчатый транспортер и тележка под стружку
- Устройство автоматической смены инструмента с манипулятором на 24 позиции
- Масляный холодильник шпинделя
